roloFlash 2
Art. Nr.:
2000
Mobiles Mikrocontroller-Programmiergerät für Mikrocontroller von ST
Microelectronics (STM32) und der Atmel/Microchip-AVR-Serie
(ATxmega/ATmega/megaAVR/ATtiny)
Hersteller: halec
428,40
€ inkl. 19% deutsche MwSt. (falls
Lieferung nach Deutschland), zzgl. Versandkosten.
Lieferzeit: 2-5 Tage
| Mengenstaffelpreise: |
| Stück |
Rabatt |
netto |
brutto* |
| 3 |
3% |
349,20 € |
415,55 € |
| 10 |
5% |
342,00 € |
406,98 € |
| 50 |
10% |
324,00 € |
385,56 € |
| 100 |
12% |
316,80 € |
376,99 € |
*Inklusive 19% deutscher MwSt.
Hinweis:
Das Modell roloFlash 2 ist vollständig kompatibel zum roloFlash 2 AVR. Für mechanische
Steck-Kompatibilität zum roloFlash 2 AVR ist ferner ein Target-Adapter nötig.
Downloads
Hinweis:
Die Firmware von roloFlash 2 kann per Upgrade oder Downgrade
jederzeit auf jeden gewünschten Versionsstand gebracht werden.
Aufstecken - Fertig!

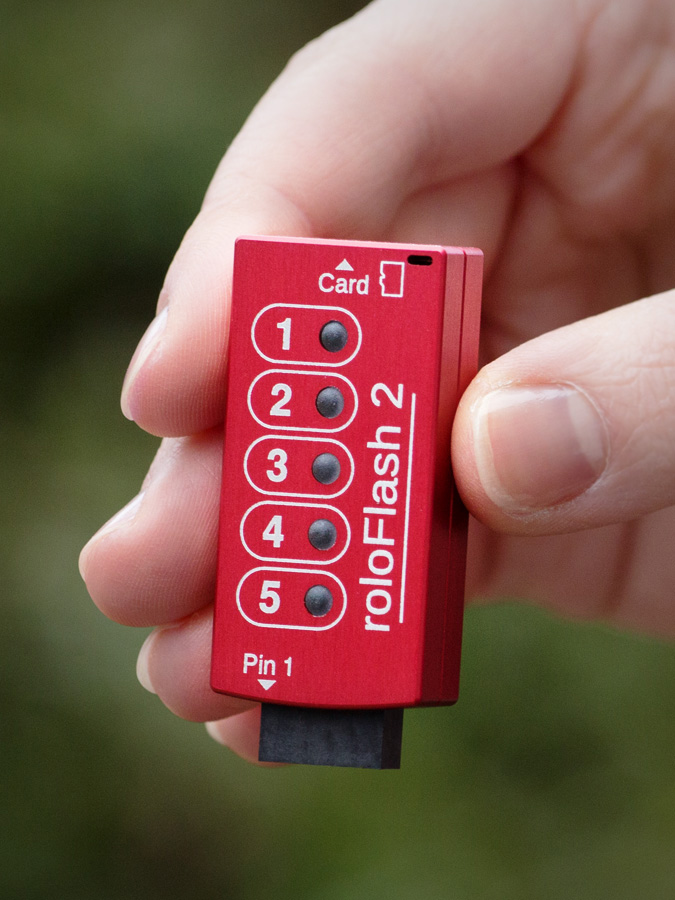

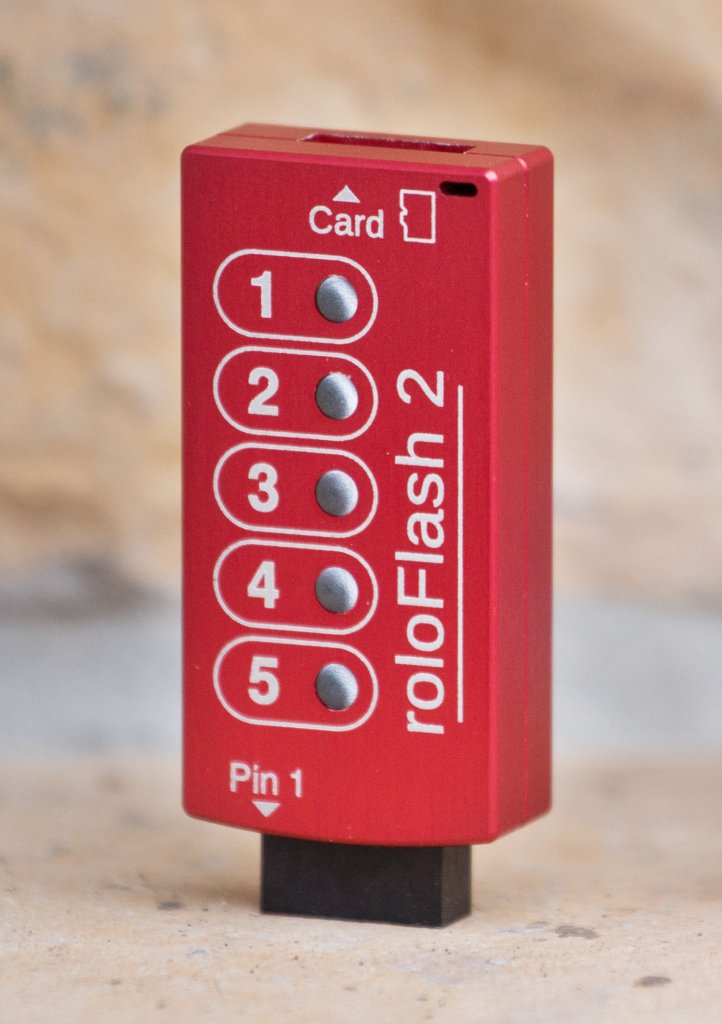

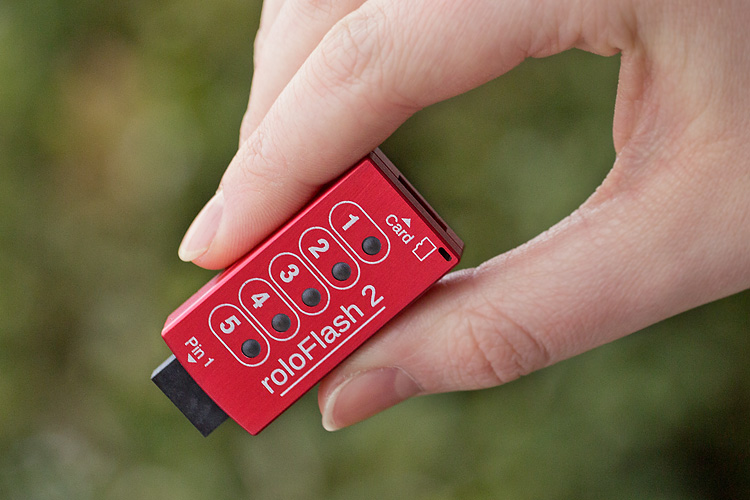

roloFlash® 2 ist ein mobiles Programmiergerät zum Flashen
(“Flash-Programmer”) von ARM-Cortex-basierten Mikrocontrollern von ST
Microelectronics (STM32F0, STM32F1, STM32F2, STM32F3, STM32F4, STM32F7, STM32G0, STM32H7, STM32L0, STM32L1, STM32L4, STM32L4+) sowie
Mikrocontrollern der Atmel/Microchip-AVR-Serie
(ATxmega, ATmega, megaAVR, ATtiny) in kürzester Zeit und mit minimaler
Interaktion. Die Stromversorgung erfolgt durch den zu programmierenden
Mikrocontroller.

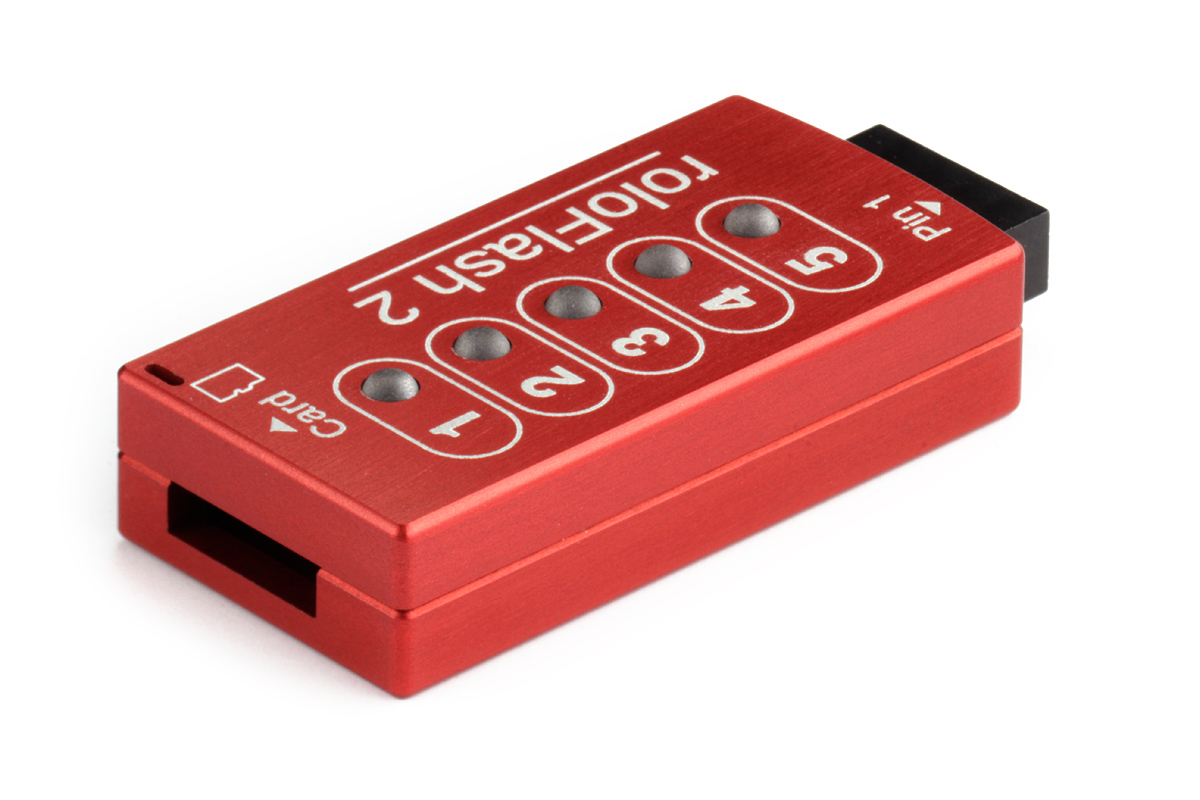

Er wird mit einer microSD-Karte bestückt, die die zu flashenden Daten
enthält, und kann dann unabhängig von einem PC an jedem beliebigen Ort
Mikrocontroller programmieren.
Dabei geben die 5 zweifarbigen LEDs Auskunft über den Fortschritt
bzw. das Ergebnis des Prozesses, der sich benutzerdefiniert per
roloBasic® steuern läßt (Beispielskript).
roloFlash 2 bietet Ihnen folgende Vorteile:
- Mobilität, Universalität, Sicherheit
- Fehlbedienungssichere Updates bei Ihren Kunden
- Robustheit:
- Schutz vor Kurzschlüssen, Verpolungen und Überspannungen von bis zu
+/-20 Volt
- Einsatz von ESD-Schutz-Bauteilen, die IEC 61000-4-2 Level 4 (15 kV
(air discharge), 8 kV (contact discharge)) erfüllen
- Keine PCs und spezifische Tool-Chains nötig in Feldeinsatz /
Kundenumfeld / Serien- und Kleinserienfertigung
- Einheitlicher Prozeß für alle unterstützten
Mikrocontroller-Familien
- Elektrisch potentialfrei
Technische Daten
- Unterstützt folgende Controller: Via JTAG / SWD:
-
STM32F0
-
STM32F1
-
STM32F2
-
STM32F3
-
STM32F4
-
STM32F7
-
STM32G0
-
STM32H7
-
STM32L0
-
STM32L1
-
STM32L4
-
STM32L4+
-
STM32WB
Via PDI:
Via UPDI:
-
ATmega/atmegaAVR-0-Serie
-
ATtiny 1-Serie
Via ISP:
-
ATtiny (nur Modelle mit ISP-Interface)
-
ATmega
-
AT90
Via TPI:

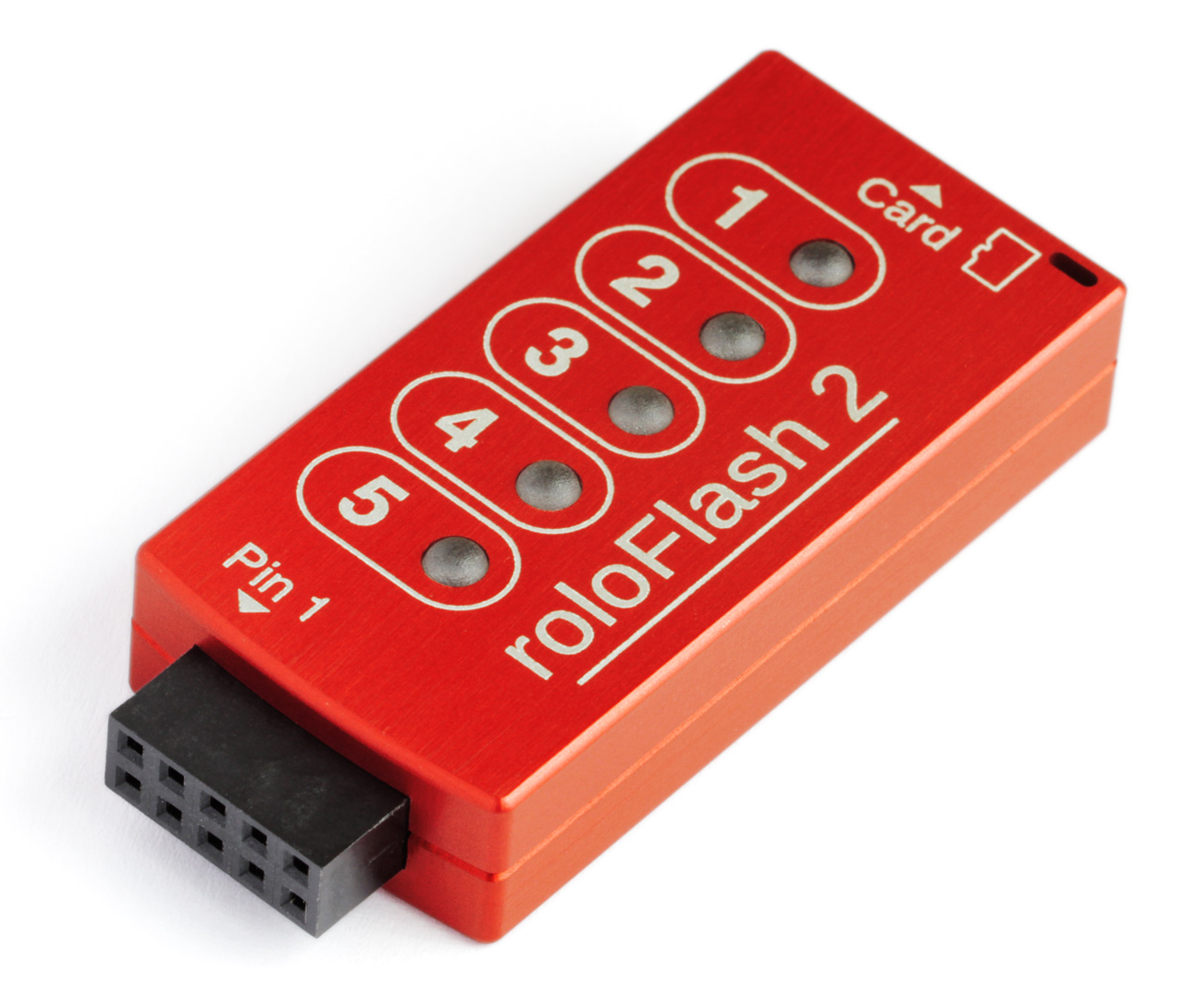

- Programmierung des Mikrocontrollers über 10poligen
Low-Density-Stecker (gleiche Belegung wie
ARM-Cortex-Debug-High-Density-Stecker) oder über einen der verfügbaren
Target-Adapter
- Spannungsversorgung über den zu programmierenden Mikrocontroller
(2,0 - 5,5 Volt)
- Programmierung von
- Flash
- EEPROM*
- Fusebits*
- Lockbits*
* je nach Familie
- Prozedurales Lesen und Schreiben des Target-Speichers, z.B. zur
Programmierung von Seriennummern
- Auslesen des Target-Speichers und Ablage als Datei im Hex- oder
Raw-Format
- 2 x UART für allgemeine Kommunikationszwecke
- GPIO-Ansteuerung (5 x I/O, 2 x Input) durch roloBasic für allgemeine
Steuerzwecke
- Unterstützte Dateiformate:
- Intel HEX (“.hex”) (I8HEX, I16HEX, I32HEX)
- Raw / Binary
- Unterstützte Speicherkarten-Formate:
- Unterstützte Betriebssysteme für roloBasic-Compiler: Windows /
Linux
- Typische Stromaufnahme:
- Standard-Modus: ca. 20mA bei 3.3V
- Hi-Speed-Modus: ca. 80mA bei 3.3V
- Maße: 52 mm x 23 mm x 11 mm
- Gewicht: 16 g
Lieferumfang
- roloFlash 2 (ohne Target-Adapter)
- microSDHC-Karte, komplett vorkonfiguriert für die Verwendung mit
roloFlash 2:
- Formatiert auf FAT32
- Dokumentierte roloBasic-Beispielskripte
- Komplette Dokumentation zu roloFlash 2 und roloBasic
- roloBasic-Compiler
Verfügbares Zubehör
