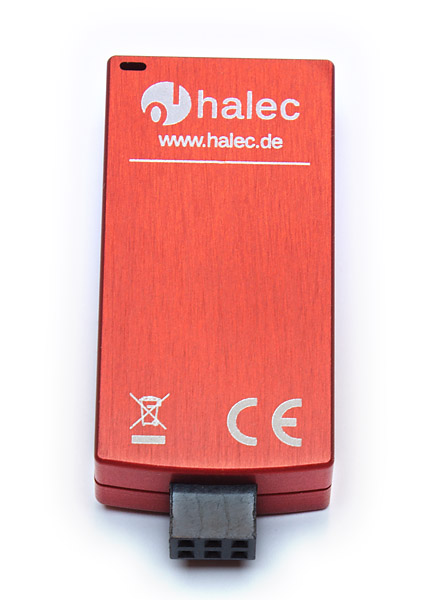

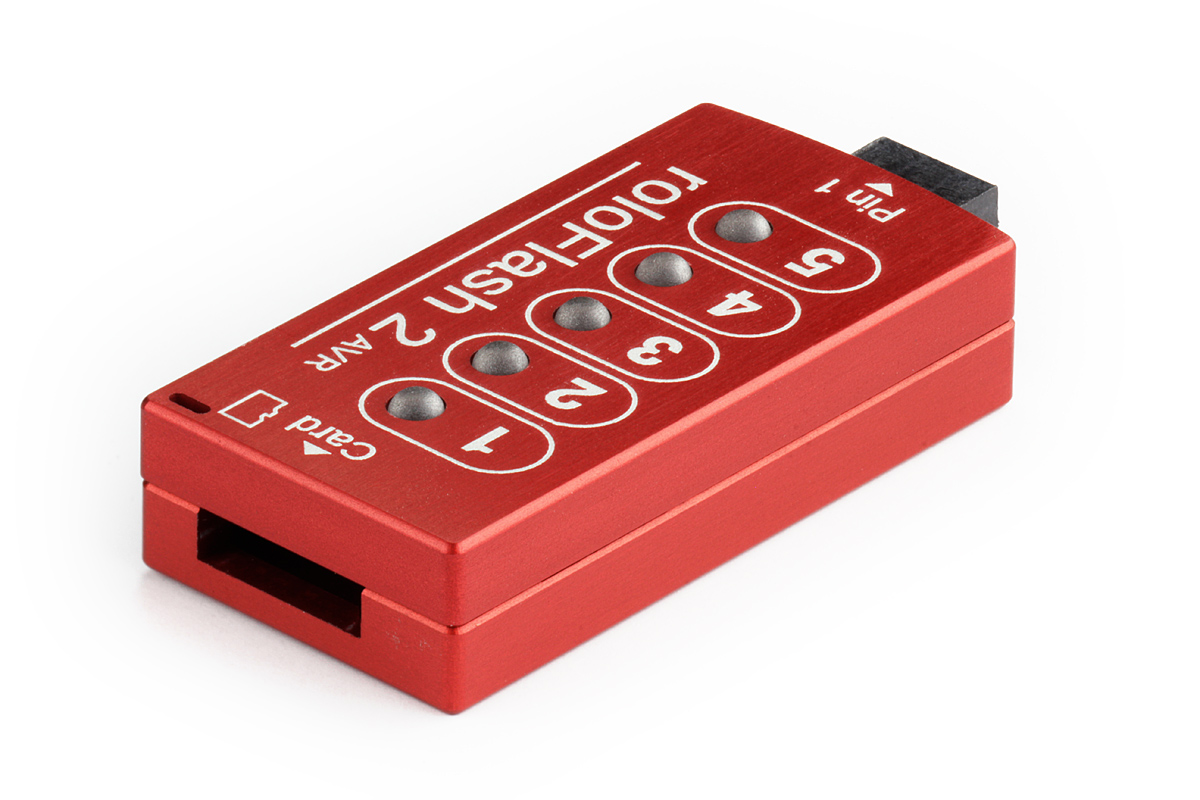

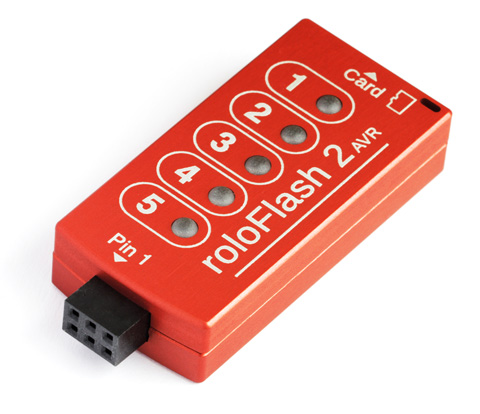

roloFlash 2 AVR

Art. Nr.: 2001

Mobiles Mikrocontroller-Programmiergerät für Mikrocontroller der Atmel/Microchip-AVR-Serie (ATxmega/ATmega/megaAVR/ATtiny)

Hersteller: halec

360,00 €

exkl. 19% deutsche MwSt.,
zzgl. Versandkosten.

428,40 € inkl. 19% deutsche MwSt. (falls Lieferung nach Deutschland), zzgl. Versandkosten.

Im halec-Shop kaufen

Lieferzeit: 2-5 Tage

Mengenstaffelpreise:
Stück	Rabatt	netto	brutto*
3	3%	349,20 €	415,55 €
10	5%	342,00 €	406,98 €
50	10%	324,00 €	385,56 €
100	12%	316,80 €	376,99 €

*Inklusive 19% deutscher MwSt.

Downloads

• Schnellstart-Anleitung roloFlash 2

• Handbuch roloFlash 2 AVR
• Handbuch roloBasic
• roloBasic-Beispiel-Skript
• Alle Downloads für die roloFlash-2-Familie

Aufstecken - Fertig!

roloFlash® 2 AVR ist ein mobiles Programmiergerät zum Flashen (“Flash-Programmer”) von Mikrocontrollern der Atmel/Microchip-AVR-Serie (ATxmega, ATmega, megaAVR, ATtiny) in kürzester Zeit und mit minimaler Interaktion. Die Stromversorgung erfolgt durch den zu programmierenden Mikrocontroller.

Er wird mit einer microSD-Karte bestückt, die die zu flashenden Daten enthält, und kann dann unabhängig von einem PC an jedem beliebigen Ort Mikrocontroller programmieren.

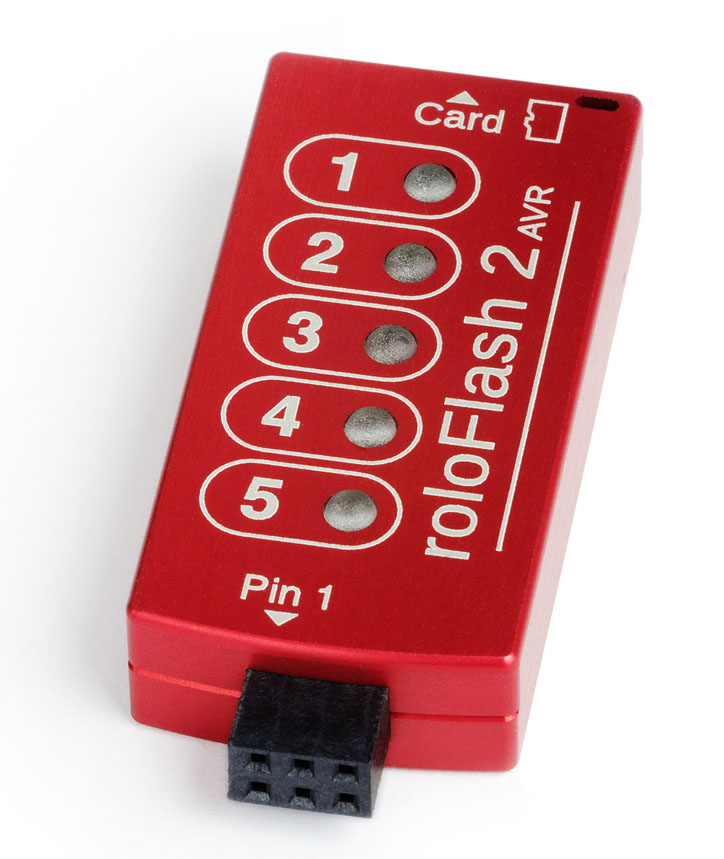

Dabei geben die 5 zweifarbigen LEDs Auskunft über den Fortschritt bzw. das Ergebnis des Prozesses, der sich benutzerdefiniert per roloBasic® steuern läßt (Beispielskript).

roloFlash 2 bietet Ihnen folgende Vorteile:

• Mobilität, Universalität, Sicherheit
• Fehlbedienungssichere Updates bei Ihren Kunden
• Robustheit:
  • Schutz vor Kurzschlüssen, Verpolungen und Überspannungen von bis zu +/-20 Volt
  • Einsatz von ESD-Schutz-Bauteilen, die IEC 61000-4-2 Level 4 (15 kV (air discharge), 8 kV (contact discharge)) erfüllen
• Keine PCs und spezifische Tool-Chains nötig in Feldeinsatz / Kundenumfeld / Serien- und Kleinserienfertigung
• Einheitlicher Prozeß für alle unterstützten Mikrocontroller-Familien
• Elektrisch potentialfrei

Technische Daten

• Unterstützt folgende Controller:
  Via PDI:
  • ATxmega
  Via UPDI:
  • ATmega/atmegaAVR-0-Serie
  • ATtiny 1-Serie
  Via ISP:
  • ATtiny (nur Modelle mit ISP-Interface)
  • ATmega
  • AT90
  Via TPI:
  • ATtiny 4/5/9/10
• Programmierung des Mikrocontrollers über 6poligen TPI/ISP/PDI/UPDI-Stecker (kein Adapter nötig)
• Spannungsversorgung über den zu programmierenden Mikrocontroller (2,0 - 5,5 Volt)
• Programmierung von
  • Flash
  • EEPROM
  • Fusebits
  • Lockbits
• Prozedurales Lesen und Schreiben des Target-Speichers, z.B. zur Programmierung von Seriennummern
• Auslesen des Target-Speichers und Ablage als Datei im Hex- oder Raw-Format
• Unterstützte Dateiformate:
  • Intel HEX (“.hex”) (I8HEX, I16HEX, I32HEX)
  • Raw / Binary
• Unterstützte Speicherkarten-Formate:
  • microSD
  • microSDHC
• Unterstützte Betriebssysteme für roloBasic-Compiler: Windows / Linux
• Typische Stromaufnahme:
  • Standard-Modus: ca. 20mA bei 3.3V
  • Hi-Speed-Modus: ca. 80mA bei 3.3V
• Maße: 52 mm x 23 mm x 11 mm
• Gewicht: 16 g

Lieferumfang

• roloFlash 2 AVR
• microSDHC-Karte, komplett vorkonfiguriert für die Verwendung mit roloFlash 2 AVR:
  • Formatiert auf FAT32
  • Dokumentierte roloBasic-Beispielskripte
  • Komplette Dokumentation zu roloFlash 2 AVR und roloBasic
  • roloBasic-Compiler

Verfügbares Zubehör

• Target-Adapter roloFlash 2 AVR 1:1, 6polig
• Target-Adapter roloFlash 2 AVR auf Atmel ISP 10polig
